تفاصيل المنتج:
|
| درجة الفراغ: | -0.098 ميجا باسكال | بناء: | نوع ذراع واحد |
|---|---|---|---|
| سرعة الدوران r / min: | 0 ～ 51r / دقيقة | رمح بطيء: | 2 مهاوي مع نوع تويست النمام |
| رمح سريع: | رمح سريع مزدوج مع مجموعتين Φ50 تشتت القرص | ارتفاع الرفع: | 210 ملم |
| الطاقة الكهربائية: | AC ： 3phase * 380V 、 50Hz ； | البعد: | L1350 * W800 * H1550 （مم） |
| وزن: | حوالي 570 كجم | وضع الرفع: | بطانة دليل السكك الحديدية السفينة مدفوعة بمحرك |

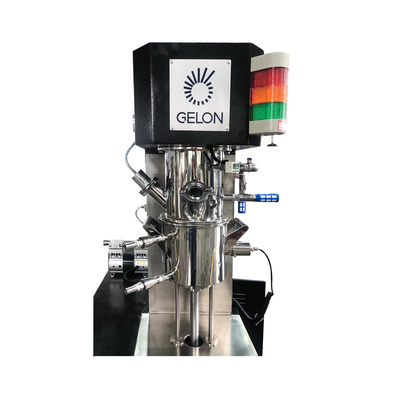

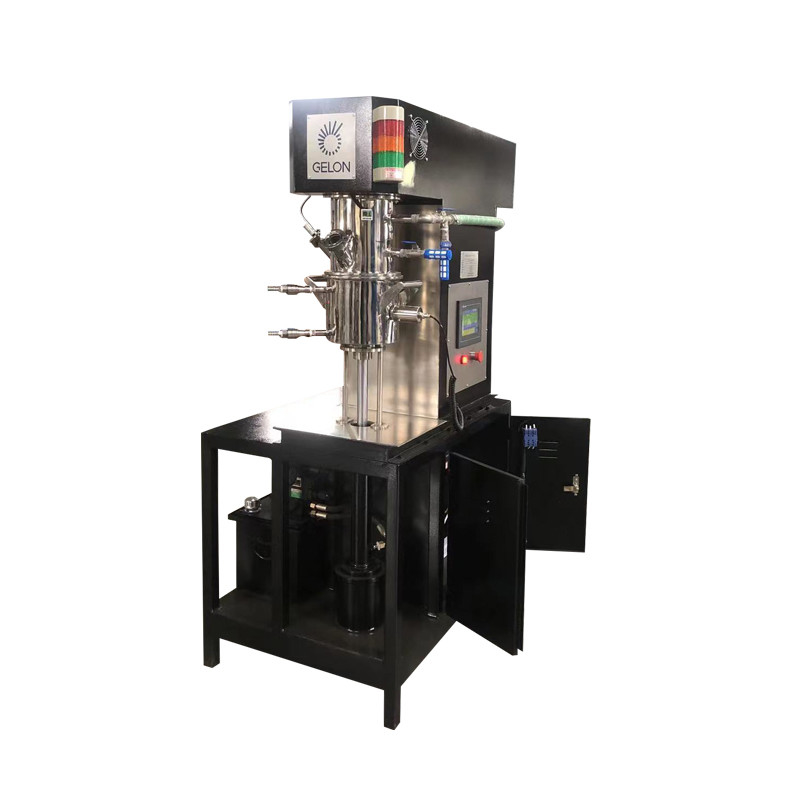

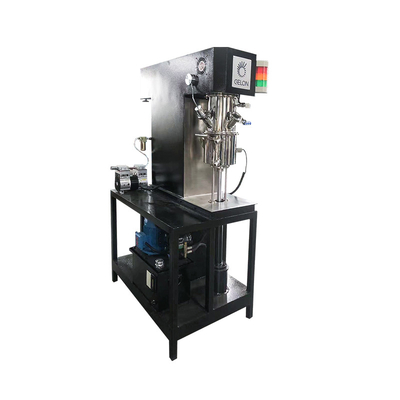

GN-PM-5خلاط كوكبي مزدوج
1.ملخص:
لقد جمع خلاط الطاقة الكوكبي المزدوج الخاص بنا بين نظريات الخلاط الكوكبي المزدوج التقليدي وخلاط التشتيت عالي السرعة ، لإنشاء آلة جديدة عالية الكفاءة ، وهي تستخدم حاليًا على نطاق واسع في مجالات الطاقة الجديدة.
وفقًا لخصائص خلايا طاقة الليثيوم أيون وقدرة الإلكترونيات ، قمنا بتطوير آلات معززة جديدة مطبقة على عملية المسحوق الجاف لصنع ملاط إلكترود سالب وإيجابي بقوة الليثيوم ، استنادًا إلى الخلاطات الكوكبية التقليدية وخلاطات الطاقة المشتتة ، مع سرعات دوران عالية وأكبر عزم الدوران.أثناء التصميم ، نظرت شركتنا بالكامل في عوامل مثل سرعة دوران النمامات ، وقوة الخلط ، وسرعة التشتت الخطي ، ومقاومة الملاط عالية اللزوجة التي يتم تقليلها من خلال شكل محرض ملتوي معقول ، وتوزيع شدة الاضطراب داخل الوعاء لخلق أكثر كفاءة وفعالية. يمكن لخلاط الطاقة الكوكبي المزدوج الأكثر ثباتًا والمحرك الملتوي المقوى التعامل مع ملاط بطارية عالي اللزوجة.شخصيات المحرض لخلاط الطاقة هي - ثورة ودوران أداة التحريك الملتوية في اتجاه عقارب الساعة - وفي الوقت نفسه يكون الدوران للتشتت عالي السرعة عكس اتجاه عقارب الساعة ، وسرعته قابلة للتعديل لجعل المواد تتحرك بشكل معقد تحت القص والعجن والتشتت ، مما يقضي بشكل فعال على كل الموتى ظواهر نقطة والتسلق أثناء الخلط.ثلاث مجموعات من موانع التسرب الميكانيكية ، مقترنة مع الختم الناعم والصامت للتأكد من أداء الختم الموثوق به.في التحكم في درجة حرارة المواد ، يتم استخدامه مع إطار كوكبي فريد من نوعه بتقنية المنظار الحراري وقضيب منظار حراري للثورة.أجهزة استشعار قياس درجة الحرارة Pt100 لها اتصال مباشر مع المواد ، مما يزيد بشكل كبير من دقة قياس درجة الحرارة ، والاستجابة أسرع بكثير ، ويتم تقليل الخطأ إلى ± 0.2 فقط.
تتكون الماكينة من القاعدة ، والعارضة المستعرضة ، والعمود المستقيم ، وغطاء الختم ، والوعاء ، ونظام النقل ، ونظام التحكم الإلكتروني.
2. التكوين الفني الرئيسي
| لا. | اسم | النموذج والمواصفات | مكان المنشأ |
| 1 | المبطئ | BLD11-23-1.5kW-4P | جيانجلانغ |
| 2 | محرك | سرعة منخفضة 1.5Kw-4P ، 1 وحدة ； سرعة عالية 1.5Kw-2P ، 1 وحدة | وانان |
| 3 | صندوق تروس توربو من سبائك الألومنيوم | NMRV040-F1-15 (4P-0.25KW) (مع المحرك) | ليتيان |
| 4 | تردد العاكس | 1.5Kw × 1 وحدة ； 1.5Kw × 1 وحدة | دانفوس الدنمارك |
| 5 | الحرارية | PT100 (قياس درجة حرارة عالية الدقة) | HTC |
| 6 | تحمل | كما في الرسم | فاج |
| 7 | ختم زيت الهيكل العظمي | ختم النفط هيكل عظمي المطاط الفلور | كرونة نرويجية |
| 8 | مكون كهربائي | المكونات الكهربائية ذات الجهد المنخفض | سيمنز |
| 9 | صمام | كما في الرسم | اينيس |
| 10 | ختم آلي | مجموعتان من الختم الميكانيكي | اليابان |
| 11 | هيأ |
معالجة تصلب لسطح التروس ، أرض دقيقة النهاية ، مع ناقل حركة حلزوني |
سانلونج |
| 12 | شحم تزييت | شحم خاص عالي السرعة 400 درجة | "أفضل" علامة تجارية |
3.المعلمة التقنية الرئيسية
| 1 | درجة الفراغ | -0.098 ميجا باسكال |
| 2 | بناء | نوع ذراع واحد |
| 3 | سرعة الدوران r / min |
الثورة: 0 51r / min ، الدوران: 0 102r / min (تحويل التردد 0 50Hz) ； سرعة عالية: 0 8800r / min (تحويل التردد 0 70Hz) ； |
| 4 | رمح بطيء | 2 مهاوي مع نوع تويست النمام ； |
| 5 | رمح سريع | رمح سريع مزدوج مع مجموعتين Φ50 تشتت القرص |
| 6 | وضع الرفع | بطانة دليل السكك الحديدية السفينة مدفوعة بمحرك |
| 7 | ارتفاع الرفع | 210 ملم |
| 8 | موقع السفينة | هناك أربع قطع من لوحة موضع شكل المنحنى في الأمام والخلف للتثبيت ، مع هيكل محدب الحافة ، للتأكد من وضع المركز |
| 9 | ضوضاء | تقاس خارج 1M من المعدات ، الضوضاء ≤80dB |
| 10 | طريقة قياس درجة الحرارة | يلامس رأس اختبار درجة الحرارة المادة ، 1/3 بعيدًا عن قاع الوعاء ، وحركة الارتداد ، وجهاز النقل الكهربائي للمجموعات الداخلية |
| 11 | الطاقة الكهربائية | التيار المتردد: 3 مراحل * 380 فولت ، 50 هرتز ； |
| 12 | البعد | L1350W800H1550 (مم) ； |
| 13 | وزن | أبت 570 كجم |
4.السفينة
سيتم صقل السطح الداخلي والخارجي بشكل مشرق باستخدام صقل آلي بعد ذلك
السفينة المجهزة.تم تجهيز جسم السفينة وقاعها بقنوات دائرة تبريد المياه.تتطابق لوحة توجيه جسم الوعاء مع جدار الغلاف بسلاسة بعد ذلك
معالجة المخرطة.يحتوي الجزء السفلي من الوعاء على شرائح سوائل سترة ودليل.مدخل ومخرج تبريد المياه DN25 مع مجموعات 2 موصل سريع ، مخرج DN50 صمام كروي 1 مجموعة ، جسم برميل بمجموعة واحدة ، ذراع قفل مجموعتين.
أوهيكل السفينة
| 1 | البعد (القطر الداخلي بالارتفاع الداخلي) | Φ250 × 160 ملم |
| 2 | سعة التصميم (L) | 7.85 لتر |
| 3 | ضغط التصميم (MPa) | داخل السفينة -0.098Mpa ، سترة 0.4Mpa |
| 4 | درجة حرارة التصميم (° C) | -10 200 |
| 5 | المواد الرئيسية | 304 الفولاذ المقاوم للصدأ ； |
| 6 | سمك القشرة (مم) | الغلاف الداخلي 4 مم (سمك القياس الفعلي بعد المعالجة) ، سترة 3 مم ； |
| 7 | وضع ضبط درجة الحرارة | سترة تبريد المياه ، حجم فوهة المدخل والمخرج: DN15 ； |
| 8 | وضع التفريغ | صمام الكرة DN20 |
| 9 | الوضع المتحرك | باليد |
| 10 | الكمية | 1 جهاز كمبيوتر شخصى |
ب ، السفينة صعودا وهبوطا
| 1 | قوة رفع السفينة: 0.25 واط |
| 2 | دليل الرفع عبارة عن قضيب توجيه للبطانة: 2 قطعة ، 20x400 مع منزلق مزدوج. |
ج ، موقف جسم السفينة ثابت
| 1 | قوس رفع السفينة له أربعة مواضع ، مثبتة بعد وضعها في مكانها. |
5. فوهة السفينة
| ق / ن | إستعمال | المواصفات | الكمية | ملحوظات |
| 1 | فوهة تعبئة المسحوق | DN60 | 1 | منفذ ملء DN60 |
| 2 | الزجاج البصر | DN50 | 2 | زجاج رؤية LED |
| 3 | مكنسة | DN10 | 1 | نوع الفتح السريع |
| 4 | تنفس | DN10 | 1 | نوع الفتح السريع |
| 5 | متر فراغ | M14 × 1.5 | 1 | متر فراغ |
6. المواد الرئيسية
| ق / ن | اسم | مادة | ق / ن | اسم | مادة | |
| 1 | البرميل العلوي | 304 | 4 | خلط رمح ، تفريق رمح | 321 | |
| 2 | أسفل برميل | 304 | 5 | شفرة الخلط ، شفرة تفريق | 316 | |
| 3 | السترة | 304 | 6 | الإطار ، الطابق السفلي | Q235 |
7. خلط رمح وشفرة
| 1 | أداة تحريك الإطار الملتوية: مجموعتان ، سرعة الدوران: 0-102 دورة في الدقيقة ، سيتم تشكيل أداة النمام لتشكيل مجموعة كاملة ، أربعة أعمدة متصلة ، CNC بعد التلميع إلى مرآة Ra0.025 ； |
| 2 | عمود التشتيت: مجموعتان ، سرعة الدوران: 0-8800 دورة في الدقيقة ، تحمل الألمانية: FAG ، اعتماد ختم أحجية ، قطعتان من أقراص 50 على كل عمود ، السرعة الخطية: 0-23 م / ث ； |
| 3 | العمود والمحرك: السطح مصقول ، يتم ضبط الأقراص على معالجة متوازنة مثل G6.3. المسافة بين النمام وقاع البرميل 2-3 مم ، المسافة بين النمام وجدار الوعاء 2-3 مم ، المسافة بين اثنين من النمامات هو 2-3 مم ； |
| 4 | رمح الختم: هيكل مانع للتسرب الميكانيكي |
| 5 | خزانة الكواكب: اعتماد ناقل الحركة الحلزوني ، حزام التزامن مصنوع من الولايات المتحدة الأمريكية غيتس. |
|
ملاحظة: 1 ، قم بتعيين أسطوانة زيت قفل الأمان الخاصة ، ومنع الوعاء من السقوط من أجل الحفاظ على الفراغ ； 2 ، قم بتعيين الطابق السفلي بالكامل على أنه تم تفكيكه ، وسهل الإصلاح واستبدال حزام التزامن |
|
8.نظام الفراغ (تلقائيًا)
| 1 | مقياس العرض ، صمام الكرة ； |
| 2 | رمح الختم الميكانيكي: سبيكة معدنية |
| 3 | الوعاء لأعلى ولأسفل عبارة عن ختم EPDM ، الموضع الثابت هو ختم EPDM على شكل O ، درجة الفراغ يمكن أن تصل إلى -0.098MPa (بدون مضخة فراغ) ； |
9. المكونات الكهربائية
| S / N |

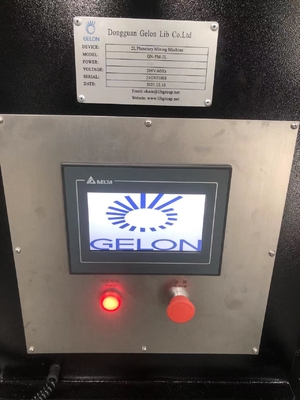

خزانة كهربائية 1 قطعة: ل مجموعة واحدة عالية السرعة تشتيت التحكم في التشغيل (بما في ذلك بدء / إيقاف ، تسريع / إبطاء) ؛ ل مجموعة واحدة من تشتيت نظام اختبار السرعة ، عداد السرعة ； ل مجموعة واحدة من نظام التحكم في الخلط (بما في ذلك بدء / إيقاف ، تسريع / إبطاء) ؛ مجموعة واحدة من نظام اختبار سرعة الثورة ، مقياس سرعة واحد ؛ ل مجموعة واحدة من نظام اختبار درجة الحرارة ؛ ل آلة حاسبة وقت التشغيل ، زر صالح / غير صالح للوقت ، 1 قطعة لكل منهما ل مجموعة واحدة من زر التحكم في مضخة التفريغ (بما في ذلك بدء / إيقاف) ؛ ل مجموعة واحدة من زر بقعة ضوء (بما في ذلك بدء / إيقاف) ل زر الطوارئ ، 1 قطعة ؛ ضوء مؤشر الطاقة ، 1 قطعة ، خطأ 1 قطعة |
| ملاحظة |
1 ، تشغيل الجهد الكهربائي 380V / 50Hz / 3 مراحل ، التحكم في الجهد الكهربائي 24VDC ； 2 ، موصل ، مفتاح الهواء ، قواطع إلخ سيمينز ； 3 ، التتابع الأوسط: اليابان IDEC ； 4 ، محرك منخفض السرعة ، محرك عالي السرعة هو بدء VFD ； 5 ، جميع مكونات الأجهزة مثل: المحرك ، المحث ، صمام الملف اللولبي ، درجة حماية مفتاح الحد لا تقل عن IP54 |
10.Safety نظام القفل الداخلي
| 1 | تتوقف الآلة بمجرد الضغط على زر الطوارئ ، والذي لا يمكن الشروع فيه في أي عملية |
| 2 | يدور عمود التشتيت بعد ارتفاع الوعاء |
| 3 | تشتيت توقف العمود بعد هبوط السفينة |
| 4 | يتوقف عندما يكون التيار الكهربائي فوق النطاق |
| 5 | يجب أن يكون الخلاط والخزانة الكهربائية ولوحة التحكم مؤرضة كهربائية |
11- قطع الغيار
| ق / ن | اسم | المواصفات | مادة | الكمية | ملاحظة |
| 1 | ختم السفينة | ختم على شكل T L = 650 | EPDM | 1 |
