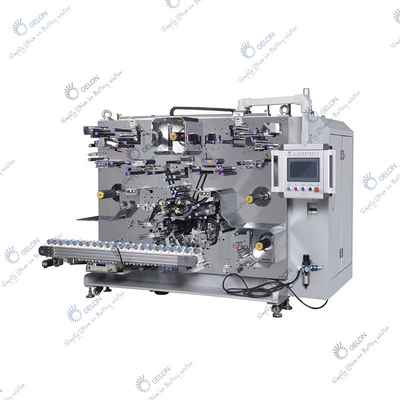

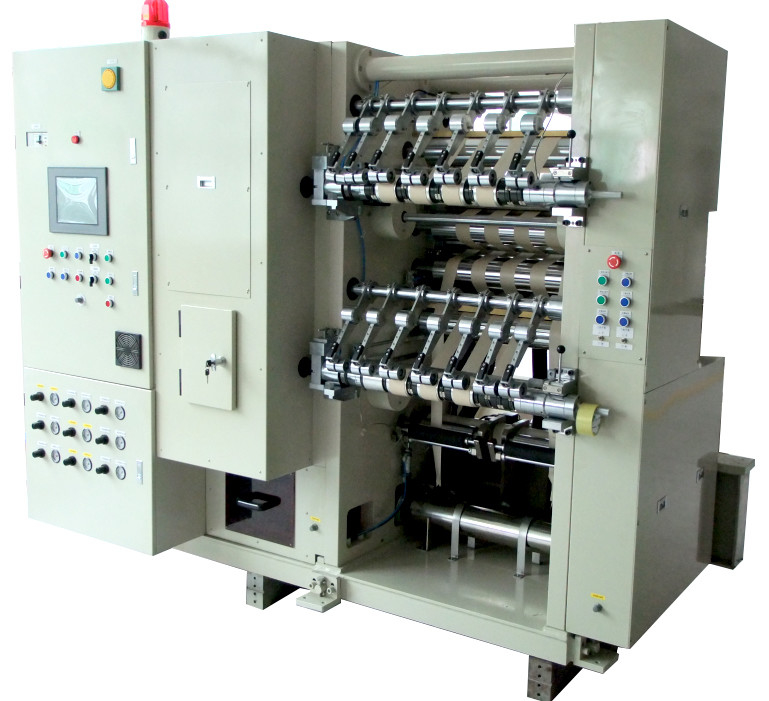

آلة لف البطارية الأوتوماتيكية ، آلة لف بطارية مشروع تسليم المفتاح

مصنعي معدات البطارية آلة لف السيارات ويندر مشروع تسليم المفتاح آلة تجميع البطارية



أنا.مقدمة



ميزة:

1. تم اعتماد التحكم الكامل بالكاميرا لإبرة السحب والدفع والعكس.المعدات مستقرة ، ذات كفاءة عالية ومعدل فشل منخفض.

2. يعتمد القطب الكهربائي على ثلاثة اتجاهات للتحكم في تصحيح الانحراف: الفك ، المعالجة واللف المسبق لضمان جودة المنتج.



تقوم المعدات بلف قطع القطب الموجب والسالب والأغشية لعناصر بطارية ليثيوم أيون حول خلايا البطارية بعد المرور عبر آليات مثل إزالة الغبار ، والتحكم في التوتر ، وفحص الجودة ، وقياس الطول ، وتصحيح انحراف السفر ، والقضاء على الكهرباء الساكنة ، وما إلى ذلك ؛بعد الانتهاء من إنتاج الخلية ، اختبار ماس كهربائى والتفريغ المعيب والانتقال من الحزام الناقل.





ثانيا- المواصفات



	أسطوانة	العرض (مم)	سمك (ميكرومتر)	الطول (مم)	مادة OD ماكس. (مم)	معرف المادة (مم)
كاثود	1	40-70	80-180	700-1500	Φ450	Φ76.2
الأنود	1	40-70	80-180	700-1500	Φ450	Φ76.2
فاصل	2	40-70	12-35		Φ300	Φ76.2
شريط الربط	1	25-65	20-60		Φ200	Φ76.2

1. طريقة اللف:



أ. 3 وضع متعرج مع 3 إبر متعرجة.

قطر الإبرة 3.5 (أو حسب الطلب (Ø 3.5 - Ø 8.0))

قطر اللف: Φ 18 - Φ 23mm (ينطبق على 18650 ، 21700 ، إلخ.)

D. عدد علامات التبويب: 1-2 لكل من الكاثود والأنود ، أو كل علامات التبويب

طول علامات التبويب المكشوفة: 8-25mm



2.دقة اللف

أ. محاذاة الكاثود والأنود: ± 0.3 مم

ب. المحاذاة بين القطب والفاصل: ± 0.3 مم

ملاحظة: يتم تصحيح الكاثود والأنود 3 مرات على التوالي (تصحيح الفك ، وتصحيح العملية ، وتصحيح ما قبل اللف)

ج- محاذاة طبقتين من الفاصل: ± 0.5 مم



3. قدرة اللفاف

1. الطاقة الإنتاجية



سرعة الإنتاج: أكبر من أو يساوي 20 جزء في المليون ضمن أنود بطول 1200 مم ؛(21700 خلية)

معدل تعبئة المحاصيل ≥ 95٪



معدل التعبئة = {إجمالي الإنتاج / (وقت بدء التشغيل - وقت الخصم الضروري) × سرعة الإنتاج النظري للمعدات} × 100٪ ، وقت الخصم الضروري: وقت التعطل الناتج عن أسباب غير متعلقة بالمعدات ، مثل وقت تحضير الإنتاج للتزود بالوقود وربط الحزام.



2. معدل التأهيل ≥ 98٪



معدل التأهيل = إجمالي عدد المنتجات الجيدة / (إجمالي الإنتاج - الخصم اللازم) × 100٪ (باستثناء المواد الرديئة)



من الضروري خصم كمية المنتجات المعيبة الناتجة عن عوامل غير معدة ، مثل ضعف توصيل الشريط ، وعدم تحمل طول الرقاقة ، وعلامات التبويب المفقودة المعيبة ، وما إلى ذلك.



شد الكاثود والأنود: 20N قابل للتعديل (قابل للضبط)

شد الحجاب الحاجز: 10N قابل للتعديل (قابل للضبط)



ثالثا هيكل المعدات:

1. آلية فك الإلكترود والفاصل

أ. رف فك اللفة هو ذو هيكل ناتئ ذو دعم مزدوج.

يتم استخدام محرك سيرفو AC للمحرك المركزي ، والفك النشط وآلية تصحيح الانحراف الأوتوماتيكي.

ج. شد عمود التغذية بالهواء المضغوط.



2. بكرة تمرير

الوظيفة: تستخدم كآلية انتقال في عملية لف الكاثود والأنود والفاصل

تكوين الآلية: تتكون من أسطوانة ألمنيوم ، محمل ، عمود أسطواني ، إلخ



3. آلية القطع الكهربائي

تم تصميم القطب الكهربائي والفاصل مع قواطع متحركة.

2. القاطع الكامل يستخدم وحدة مستقلة ، مما يسهل التفكيك ، التعديل والصيانة

عمر القاطع: ≥ 300000 مرة

يتم ضبط آلية إزالة الغبار على القاطع

E. واجهة الإنسان والآلة لديها نافذة عرض لعدد مرات الإعداد والاستخدام الفعلي.



4. آلية القطع الفاصل

أ. شفرة المنشار فاصل القطع على البارد

عمر القاطع: ≥ 300000 مرة



5. لف التحكم

يعتمد الجزء على وضع تشغيل 3 محطات إبرة ، تسحب الكاميرا الإبرة ، ويتم تشغيل الإبرة الدوارة بواسطة محرك سيرفو AC ، ويمكن التحكم في الوضع الزاوي والسرعة الخطية تلقائيًا في حلقة مغلقة.يتم تحريك آلية الانعكاس بواسطة حاجز ، ويكون الانعكاس مستقرًا.



6. مراقبة تصحيح الانحراف



وهي تتألف من تصحيح انحراف الإلكترود والفاصل ، وانحراف عملية الإلكترود ، وتصحيح انحراف اللف المسبق.



تتكون آلية تصحيح الانحراف من عنصر كشف ومشغل.يتم استخدام المستشعر الكهروضوئي لاكتشاف الحافة المرجعية للقطب لتحديد ما إذا كان القطب الكهربي معادلاً أم لا ، ويتم التحكم في بكرة تصحيح الانحراف للتأرجح للخلف وللأمام أو للتحرك لتصحيح الانحراف.يتم عرض حالة تصحيح الخطأ على واجهة الإنسان والآلة.



أ. تصحيح انحراف الفك: يتم استخدام عمود مادة الفك (تزامن ملف المواد) وقضيب التأرجح لتصحيح الانحراف الكلي المتزامن لتصحيح الانحراف الكلي المتزامن لضمان أن موضع قطب فك اللفة والفاصل مستقر وضمن النطاق المسموح به.



ب. تصحيح انحراف العملية: في الموضع قبل التغذية ، تتأرجح بكرة تصحيح الانحراف ذهابًا وإيابًا لضمان مزيد من دقة القطب إلى موضع التغذية.



C. التصحيح قبل اللف: تحت قاطع القطب ، قبل اللف (قريب جدًا من إبرة اللف).تأكد من أن محاذاة الخلية المطروحة ضمن النطاق عندما يدخل القطب إلى الخلية



7. كشف اتصال احباط

يجب لصق تعريف وصلة الرقائق بعلامة ملونة لشريط غير شفاف (يوصى باللون الأحمر) على القطب.يتم اكتشافه بواسطة مستشعر رمز اللون ويتم تفريغه كلفة واحدة من القطب المعيب.تتوافق الملصقات اليدوية مع وضع العلامات على الآلة ، وذلك لاكتشاف استقرار اتصال الشريط.



8. آلية قياس طول عجلة

قياس طول القطب الكهربي



9. اختبار ماس كهربائى

الجهاز لديه وظيفة اختبار الدائرة القصيرة للخلية (اختبار HI-pot) ، ويتم تفريغ عيوب الدائرة القصيرة إلى صندوق المنتج المعيب بشكل منفصل



10. نظام التحكم

تعتمد PLC ، المؤازرة والألياف الضوئية وضع الناقل ، مع التشغيل المستقر والتغيير المريح.



11. واجهة العملية

أ. واجهة التشغيل الإنجليزية

ب. سيتم تعديل معلمات المعدات عن طريق تغيير عناصر ضبط حجم النموذج والكفاءة ، والتوتر ، وتصحيح المستشعر ، وما إلى ذلك ، يمكن للجهاز تخزين 9 مجموعات من معلمات إعداد عملية النموذج

يمكن تسجيل العدد الإجمالي للإنتاج وعدد المنتجات الجيدة وعدد المنتجات المعيبة



12. منع الكهرباء الساكنة وإزالة الغبار



أ. الكاثود والأنود لها أقسام منفصلة.

ب. القطب مزود بآلية إزالة الغبار ، ويتم إزالة الغبار على جانبي القطب عن طريق تنظيف الفرشاة وشفط الضغط السلبي

ج. يتم تزويد جزء القطع الكهربائي بجهاز تجميع الغبار

D. يتم توفير الفاصل بجهاز إزالة الكهرباء الساكنة



13.حماية السلامة



يمكن أن تكون الأجهزة والأسلاك أكثر تقسيمًا ، ويمكن فصل التيار القوي والضعيف ، ويمكن توفير الحماية من الحمل الزائد للدارة القصيرة والتسرب والحماية من الأعطال.



B. مواضع اللف والقطع مزودة بعلامات تحذيرية للسلامة ، ويتم تزويد القاطع الفاصل وقاطع التشطيب المطاطي بعلامات تحذير السلامة



ج- معدات الاتصال وسلطة التشغيل



لا توجد كلمة مرور لتشغيل المعدات ومعلمات العملية ، ويتم توفير الحماية بكلمة مرور لمعلمات تكوين المحرك والمؤازرة والأصل







رابعا.تركيب المعدات وتشغيلها



1. امدادات الطاقة: مرحلة واحدة AC220V ± 10٪ 50Hz



2. إمداد الهواء: 0.5-0.7 ميجا باسكال (عندما يكون إمداد الهواء 0.5 ميجا باسكال ،

التدفق المطلوب هو 300NL / دقيقة)



3. استخدام البيئة (وفقًا لـ JISB3502)

ألف درجة حرارة العمل: 0-55 ℃

ب. في غرفة التجفيف ، يجب ألا يكون هناك غاز تآكل أو بيئة قابلة للاحتراق ، ولا بيئة قاسية من الغبار



4. البعد: 2850 × 2050 × 1800 مم (حسب الطلب)



5. اللون: الفضة (حسب الطلب)



6. الوزن: حوالي 3000 كجم (≤ 750 كجم / م 2).



7. الطاقة: 12KW



8.الضوضاء: ≤ 75 ديسيبل (باستثناء مروحة شفط الغبار)
