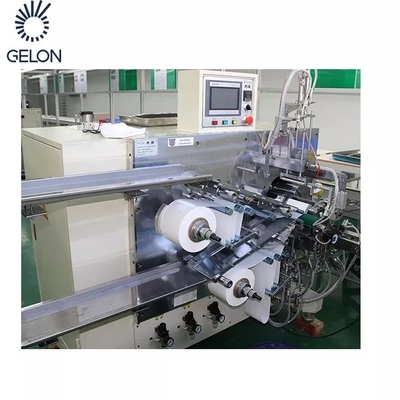

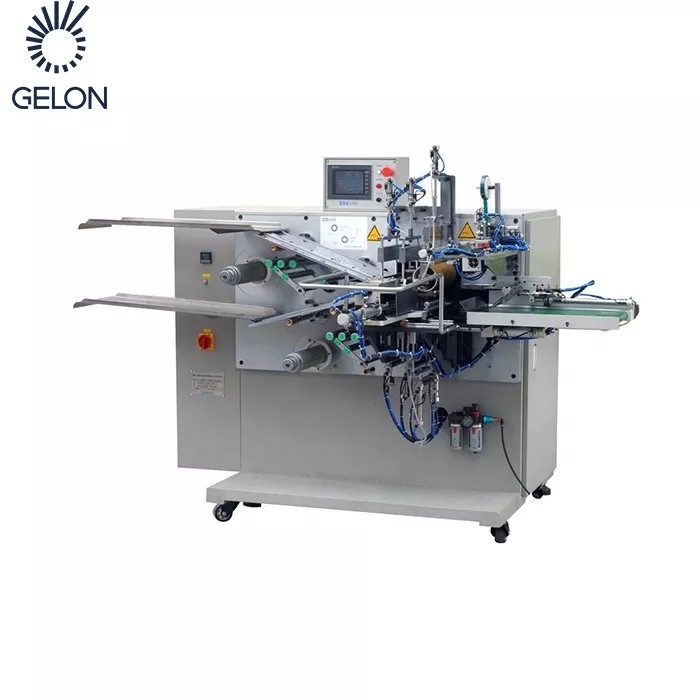

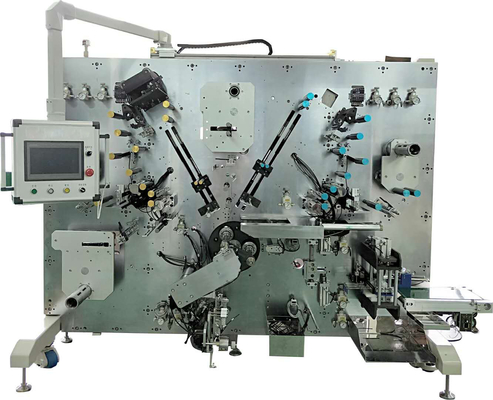

Gelon معدات البطارية اسطوانة خلية بطارية الليثيوم خط إنتاج Auto-Semiauto لف آلة

أنا.مقدمة

ميزة:

1. تم اعتماد التحكم الكامل بالكاميرا لإبرة السحب والدفع والعكس.المعدات مستقرة ، ذات كفاءة عالية ومعدل فشل منخفض.

2. يعتمد القطب الكهربائي على ثلاثة اتجاهات للتحكم في تصحيح الانحراف: الفك ، المعالجة واللف المسبق لضمان جودة المنتج.

تقوم المعدات بلف قطع القطب الموجب والسالب والأغشية لعناصر بطارية ليثيوم أيون حول خلايا البطارية بعد المرور عبر آليات مثل إزالة الغبار ، والتحكم في التوتر ، وفحص الجودة ، وقياس الطول ، وتصحيح انحراف السفر ، والقضاء على الكهرباء الساكنة ، وما إلى ذلك ؛بعد الانتهاء من إنتاج الخلية ، اختبار ماس كهربائى والتفريغ المعيب والانتقال من الحزام الناقل.

ثانيا- المواصفات

1. طريقة اللف:

أ. 3 وضع متعرج مع 3 إبر متعرجة.

قطر الإبرة 3.5 (أو حسب الطلب (Ø 3.5 - Ø 8.0))

قطر اللف: Φ 18 - Φ 23mm (ينطبق على 18650 ، 21700 ، إلخ.)

D. عدد علامات التبويب: 1-2 لكل من الكاثود والأنود ، أو كل علامات التبويب

طول علامات التبويب المكشوفة: 8-25mm

2دقة اللف

أ. محاذاة الكاثود والأنود: ± 0.3 مم

ب. المحاذاة بين القطب والفاصل: ± 0.3 مم

ملاحظة: يتم تصحيح الكاثود والأنود 3 مرات على التوالي (تصحيح الفك ، وتصحيح العملية ، وتصحيح ما قبل اللف)

ج- محاذاة طبقتين من الفاصل: ± 0.5 مم

3. قدرة اللفاف

1. الطاقة الإنتاجية

سرعة الإنتاج: أكبر من أو يساوي 20 جزء في المليون ضمن أنود بطول 1200 مم ؛(21700 خلية)

معدل تعبئة المحاصيل ≥ 95٪

معدل التعبئة = {إجمالي الإنتاج / (وقت بدء التشغيل - وقت الخصم الضروري) × سرعة الإنتاج النظري للمعدات} × 100٪ ، وقت الخصم الضروري: وقت التعطل الناتج عن أسباب غير متعلقة بالمعدات ، مثل وقت تحضير الإنتاج للتزود بالوقود وربط الحزام.

2. معدل التأهيل ≥ 98٪

معدل التأهيل = إجمالي عدد المنتجات الجيدة / (إجمالي الإنتاج - الخصم اللازم) × 100٪ (باستثناء المواد الرديئة)

من الضروري خصم كمية المنتجات المعيبة الناتجة عن عوامل غير معدة ، مثل ضعف توصيل الشريط ، وعدم تحمل طول الرقاقة ، وعلامات التبويب المفقودة المعيبة ، وما إلى ذلك.

شد الكاثود والأنود: 20N قابل للتعديل (قابل للضبط)

شد الحجاب الحاجز: 10N قابل للتعديل (قابل للضبط)

رابعا.تركيب المعدات وتشغيلها

1. امدادات الطاقة: مرحلة واحدة AC220V ± 10٪ 50Hz

2. إمداد الهواء: 0.5-0.7 ميجا باسكال (عندما يكون إمداد الهواء 0.5 ميجا باسكال ،

التدفق المطلوب هو 300NL / دقيقة)

3. استخدام البيئة (وفقًا لـ JISB3502)

ألف درجة حرارة العمل: 0-55 ℃

ب. في غرفة التجفيف ، يجب ألا يكون هناك غاز تآكل أو بيئة قابلة للاحتراق ، ولا بيئة قاسية من الغبار

4. البعد: 2850 × 2050 × 1800 مم (حسب الطلب)

5. اللون: الفضة (حسب الطلب)

6. الوزن: حوالي 3000 كجم (≤ 750 كجم / م 2).

7. الطاقة: 12KW

8.الضوضاء: ≤ 75 ديسيبل (باستثناء مروحة شفط الغبار)

خط إنتاج بطارية السيارة الأوتوماتيكي بالكامل / خط إنتاج بطارية السيارة الكهربائية / معدات مصنع بطارية Li Ion تدمج أفضل مصنع للمواد في الصين ، يمكن لـ Gelon توفير مجموعة كاملة من حلول المواد الخام لبطارية ليثيوم أيون. منتجاتنا الأكثر شيوعًا هي LFP ، LMO ، LCO ، NMC ، NCA.LTO ، MCMB ، الجرافيت الطبيعي ، الفاصل ، الإلكتروليت والملحقات الأخرى (علامات تبويب SBR CMC NMPPVDF و Sup-Li و Al & Ni وعلامات حزم البطاريات. ، إلخ) لبطاريات ليثيوم أيون الطاقة الجديدة.
استنادًا إلى خبراتنا الواسعة في إنتاج البطاريات ومصانع معدات البطاريات ، يمكننا تصميم وتقديم حل جاهز للعملاء ، وتصميم مشروع بطاريات أيون إيندر تيكليتيوم ، والبناء والتدريب.
حتى الآن ، نجحت مجموعة Gelon في توفير معدات آلية من العديد من الشركات المصنعة للبطاريات المعروفة ، مثل TESLA و LG و SONY و ATL ...... ؛كما عرضت بنجاح مشاريع تسليم مفتاح في بوليفيا والأرجنتين والمملكة المتحدة وروسيا وتركيا وتايلاند وإندونيسيا والهند وجنوب إفريقيا ...
