تفاصيل المنتج:
|
| طول: | 80-200 مم ، تشمل علامة التبويب | عرض: | 50-150 مم ، تشمل الجيب الهوائي |
|---|---|---|---|
| البعد L x Wx H: | 550x440x750mm (أقصى ارتفاع بعد الفتح) | دورة مرات: | يمكن تعيين 0-3 مرات |
| افتتاح السكتة الدماغية: | 250 ملم | وقت الضخ: | يمكن ضبط 0-60 دقيقة |
| وقت الدائمة: | يمكن ضبط 0.1-99S | القطر الداخلي للأنبوب المفرغ: | 25 مم ، فراغ: 63³ / ساعة (63 متر مكعب / ساعة) |
| درجة فراغ الصندوق الثابت: | ≤0.095Mpa (يتم الاحتفاظ بالشفط لمدة دقيقة واحدة لضمان ≤0.090Mpa) | ||
| إبراز: | خلية بطارية خلية الحقيبة فراغ غرفة,صندوق بطارية خلية الحقيبة الجمعية الدائمة |
||

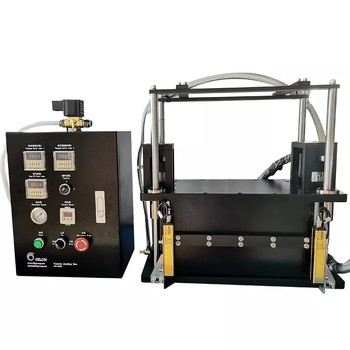

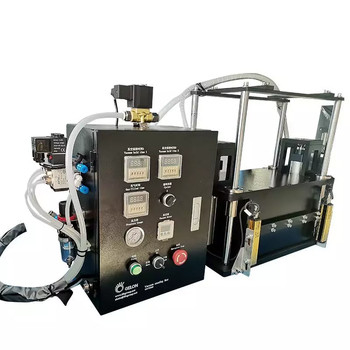

خط تجميع بطارية خلية الحقيبة ، صندوق الفراغ ، غرفة الراحة
أنا.نظرة عامة وظيفية
يستخدم هذا الجهاز التجويف العلوي للضغط على اللوحة السفلية لتشكيل تجويف مغلق ، (يمكن ضبط الوقت) دون فتح التجويف ، ثم إجراء استخراج ثانوي للهواء لتكوين ضغط سلبي قدره -70KPa ، والتوقف لفترة من الوقت (يمكن ضبط الوقت) ، ثم استخدم نفس الإجراء للفراغ الثالث للوصول إلى ضغط سلبي قدره -95KPa ، بحيث تتم إزالة الهواء من الخلية ؛تتمثل طريقتا الشفط شبه المنحرفان في منع ضخ كمية كبيرة من الإلكتروليت ، وفي نفس الوقت.اسمح للإلكتروليت بالاختراق تمامًا.
ثانيًاالمعايير الفنية
0. الطول: (80-200 مم ، بما في ذلك علامة التبويب) ، العرض: (50-150 مم ، بما في ذلك الجيب الهوائي) ،
| رقم. | اسم | تخصيص |
| 1 | التجويف الداخلي | 360L × 280W × 350H ملم |
| 2 | حجم الصندوق الكهربائي | 300 لتر × 200 واط × 400 ساعة مم |
| 3 | معدل تأهيل المنتج | ≥99.5 |
| 4 | الاهلية |
يعتمد على حالة الفراغ (المتعلقة بـ عملية العميل) |
| 5 | وزن | 87 كجم |
| 6 | معدل فشل تشغيل المعدات | ≤2٪ / سنة |
| 7 | معدل استخدام المعدات | 98 |
| 8 | مدخل الطاقة | AC220V 50 هرتز |
| 9 | مصدر هواء الإدخال | 0.6 ميجا باسكال -0.8 ميجا باسكال |
| 10 | القطر الخارجي للأنبوب المفرغ | Φ26 ملم |
| 11 | قطر أنبوب مصدر الهواء | Φ8 مللي متر |
| 12 | الرطوبة النسبية | 20 ～ 90٪ رطوبة نسبية |
| 13 | درجة الحرارة المحيطة | 10 40 ℃ |
| 14 | قوة | 1.0 كيلو واط |
أداء المعالجة الرابع:
4.1 بالنسبة للأسطوانات المزدوجة على الجانب ، تأكد من أن الارتفاع الإجمالي بعد فتح الباب أقل من 750 مم.
4.2 تتبنى هذه الآلة التصميم المنفصل للمضيف وصندوق التحكم ، بحيث يمكن استخدام الماكينة في صندوق القفازات ويمكن أيضًا وضعها على خط التجميع.
4.3 يمكن تطبيقه على بطاريات المنتج ذات المواصفات المختلفة ، والتعديل بسيط ومريح.
4.4 يتم تحريك التجويف العلوي بواسطة أسطوانة ويتم توجيهه بواسطة أربعة أكمام توجيه خطية ، والتي يمكن أن تتحرك لأعلى ولأسفل بمرونة ، والتوجيه دقيق لضمان متطلبات إحكام المنتج
4.5 تستخدم هذه الآلة مقياس فراغ للوصول بدقة إلى الوقت المحدد.
4.6 حجم صغير ، يمكن أن يوفر مساحة ؛خفيفة الوزن ، يسهل حملها.يمكن استخدام التحكم الكهربائي للتشغيل التلقائي عند الحركة.
4.7 درجة فراغ ثابت -30 ~ -95kpa ، ضيق خزانة ثابتة: انخفاض الضغط 5kpa الوقت> 1 دقيقة ؛
4.8 يمكن ضبط وقت الوقوف للصندوق الدائم ودرجة الفراغ وعدد مرات ضخ الفراغ ووقت الانتظار بحرية ؛
V. الأمن
لها غطاء واقي للأمان ، بحيث تكون الأجزاء المتحركة داخل الغطاء الواقي ، ويستخدم الزر المزدوج لبدء تشغيل البطارية لضمان السلامة الشخصية عند وضع البطارية.
السادس.متطلبات السلامة والبيئة وغيرها
1. الضوضاء الناتجة عن التشغيل العادي للجهاز هي 70 ديسيبل (يتم الكشف عنها على بعد 1 متر من الجهاز) ؛
2. متطلبات الحاملة لكل وحدة مساحة للمصنع: ≤400kg /؛
3. خلال عملية الإنتاج بأكملها ، تأكد من أن سطح الخلية خالٍ من الخدوش والتلف والبقع والتجاعيد والإلكتروليت ؛
4. قم بلصق العديد من علامات تحذير السلامة على أجزاء الجهاز التي قد تسبب إصابات شخصية ؛
5. للجهاز علاقة متشابكة بين الإجراءات الأمامية والخلفية في الوضع اليدوي أو التلقائي لتجنب خطر سوء التشغيل ؛
6. إن إنتاج وتركيب المعدات مثل الماء والكهرباء والغاز والبخار يتوافق مع المعايير الوطنية ، واستخدام المولدات الفراغية هو أمر احترافي.
