تفاصيل المنتج:
|
| نظام مناسب: | LFP ، LCO ، LMO وغيرها من كاثود بطارية النظام وطلاء القطب الموجب | سماكة الركيزة الجارية: | رقائق الألومنيوم (Al): 11 30um / رقائق النحاس (Cu): 8 30um |
|---|---|---|---|
| عرض طلاء الأسطوانة: | 360 ملم | عرض طلاء فعال: | ≤ 300 ملم |
| سرعة تشغيل المعدات الميكانيكية: | 3 م / دقيقة | سرعة طلاء المعدات: | 0.3 م / دقيقة |
| مناسبة لزوجة الملاط: | 2000 ~ 12000 كبس | نطاق سمك جاف للطلاء أحادي الجانب: | 50-150 ميكرومتر |
| الحد الأدنى لطول الفاصل الزمني: | 5 ملم | الحد الأدنى لطول الطلاء متعدد الأقسام: | 20 ملم |
| إبراز: | بطارية خلية الحقيبة Ni200 Ni 201,خلية الحقيبة Ni200 Ni 201,خلية الحقيبة Ni200 Ni 201 |
||

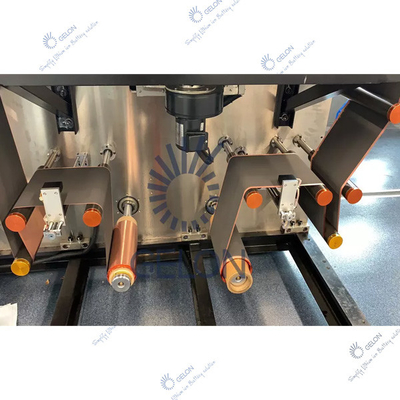

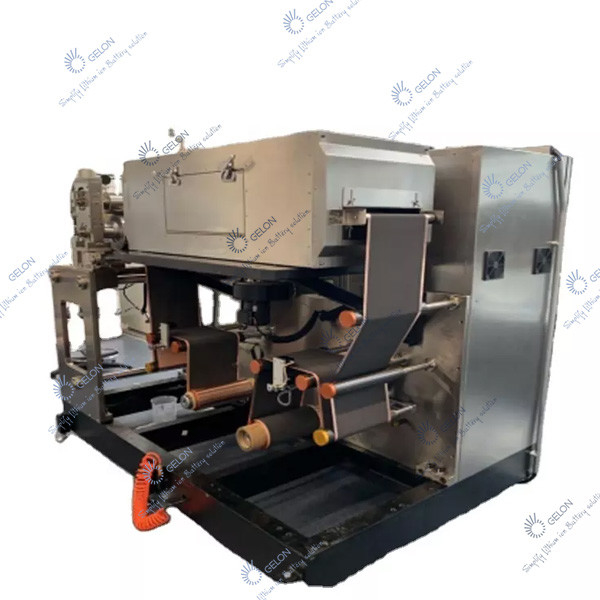

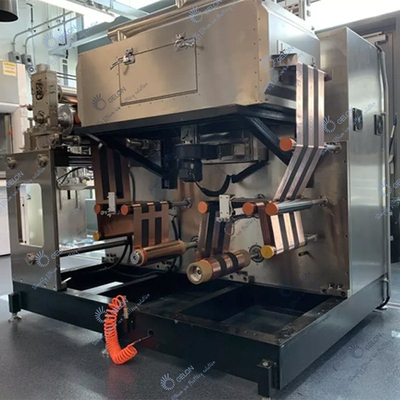

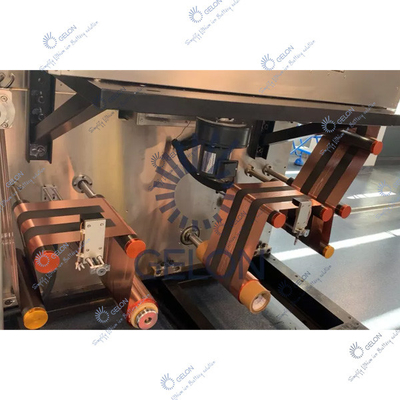

360 فاصلة رأس لفة طلاء آلة آلة تجميع بطارية ليثيوم أيون
Ⅰ.مقدمة:
المغطي التجريبي المتقطع عبارة عن معدات طلاء نقل بثلاث أسطوانات ، والتي يمكن استخدامها للطلاء المستمر والمتقطع ، وهي ملائمة للتطبيق على ركائز مختلفة لعمليات طلاء السطح.تستخدم بشكل خاص في صناعة بطاريات الليثيوم أيون.تم تصميم الجهاز ليكون مناسبًا للباحثين لاستخدامه ، ولتلبية متطلبات دقة الطلاء والاتساق ، والذي لا يختلف عن الإنتاج ، وله تأثير تجفيف ممتاز.إنه مثالي للبحث والتطوير والتجارب الصغيرة لبطاريات الليثيوم أيون والمكثفات الفائقة وبطاريات النيكل والبطاريات الثانوية الأخرى.
Ⅱ.سمات:
Ⅲ.المعلمات التقنية للمعدات وتكوين المعدات الرئيسية
(1) تكوين المعدات الرئيسية:
| رقم. | اسم |
| 1. | مفتاح التكييف |
| 2. | PLC |
| 3. | شاشة لمسية |
| 4. | تتابع متوسط |
| 5. | أجهزة السيارات |
| 6. | مخفض كوكبي |
| 7. | قواطع |
| 8. | قواطع التيار المتردد |
| 9. | مرحل الحالة الصلبة |
| 10. | منظم الحراره |
| 11. | تصحيح تلقائي بالكامل |
| 12. | التوتر التلقائي بالكامل |
| 13. | التفريغ الرئيسي (استلام) محرك المواد |
| 14. | عين الألياف الضوئية |
| 15. | محمل كروي ذو أخدود عميق (الطرف الأمامي للآلة) |
| 16. | لفة طلاء |
| 17. | لفة الظهر |
| 18. | شفرة مكشطة |
| 19. | بكرة التوجيه |
| 20. | تحويل التردد |
| 21. | المعجب |
| رقم. | العنصر | تخصيص | ملاحظات |
| 1. | نظام مناسب | LFP ، LCO ، LMO وأنظمة أخرى كاثود بطارية النظام وعملية طلاء القطب الموجب | |
| 2. | سماكة الركيزة الجارية |
رقائق الألومنيوم (Al): 11 30um رقائق النحاس (النحاس): 8 30um |
|
| 3. | عرض طلاء الأسطوانة | 360 ملم | |
| 4. | عرض طلاء فعال | ≤ 300 ملم | |
| 5. | سرعة تشغيل المعدات الميكانيكية | 3 م / دقيقة | |
| 6. | سرعة طلاء المعدات | 0.3 م / دقيقة | حسب حالة التجفيف |
| 7. | مناسبة لزوجة الملاط | 2000 ~ 12000 كبس | |
| 8. | نطاق سمك جاف للطلاء أحادي الجانب | 50-150 ميكرومتر | |
| 9. | الحد الأدنى لطول الفاصل الزمني | 5 ملم | |
| 10. | الحد الأدنى لطول الطلاء متعدد الأقسام | 20 ملم | |
| 11. | خصائص المذيب | المذيبات الزيتية NMP (sg = 1.033 ، bp = 204 ℃) | |
| مذيب مائي H2O / NMP (sg = 1.000 ، bp = 100 ℃) | |||
| 12. | مناسب للمحتوى الصلب | الأنود S．C.60٪ ± 5٪ | |
|
الكاثود S．C.50٪ ± 5٪ (نظام PVDF) سي.50٪ ± 5٪ (نظام SBR) |
|||
| 13. | نسبة |
الأنود 1.5 - 2.59 / سم 2 كاثود 1 ～ 1.89 / سم 2 |
|
| 14. | طريقة الطلاء | طلاء مستمر / طلاء متقطع / طلاء تتبع | |
| 15. | سركيزة تشغيل الاتجاه | طلاء للأمام ، الركيزة إلى الأمام والخلف عملية احباط فارغة |
(3) مقدمة في هيكل كل جزء:
1. الفك المتكامل ، آلية الرأس:
| رقم. | العناصر | تخصيص | ملاحظات |
|
|
هيكل تركيب الأسطوانة | ناتئ مثبت بحزم | |
|
|
معالجة سطح الأسطوانة | أكسدة سطح أسطوانة الألمنيوم المعدنية ، دائرة نفاد ≤30um | |
|
|
نظام التحكم في التوتر | حلقة مغلقة التحكم الآلي التوتر المستمر ، نطاق التوتر 0 ~ 50N | |
|
|
طريقة التصحيح | التحكم الآلي EPC ، السكتة الدماغية 50 مم | |
|
|
طريقة المواد المتداول | لفة المواد مثبتة بعمود هواء 3 بوصة | |
| فك رمح واحد قابل للنفخ | |||
|
|
أتجاهالمادة المتفاعلةحركة | إلى الأمام والعكس (ترجيع) | |
|
|
سرعة الركيزة الركيزة | 2 م / دقيقة | |
|
|
الأعلى.قطر الفك | Ф250 ملم | |
|
|
الأعلى.قدرة تحمل رمح نفخ | 80 كجم | |
|
|
عدد أعمدة الفك القابلة للنفخ | 1 قطعة | |
| 11 | محرك القيادة الرئيسي | أجهزة السيارات | |
| 12 | معالجة سطح الأسطوانة |
بكرة EPDM المستوردة ، دائرة الجريان ≤30um |
العرض 360 ملم |
| 13 | هيكل مكشطة | مكشطة فاصلة على الوجهين | |
| 14 | أسطوانة طلاء (بكرة فولاذية) | مطلي بالكروم الصلب على السطح | |
| 15 | الأسطوانة الخلفية (بكرة مطاطية) | EPDM مستورد على السطح | |
| 16 | تعديل ارتفاع متقطع للكاشطة | دليل التكيف | |
| 17 | لوحة التشغيل | شاشة لمس وزر (يعملان وفقًا لواجهة الوظيفة) |
2. الفرن
| رقم. | العناصر | تخصيص | ملاحظات |
|
|
هيكل الفرن | طبقة واحدة تسخين مستقل | |
|
|
طول الفرن | 1 متر / قسم | |
|
|
مواد | البطانة الداخلية SUS304 1.0 مم ، البطانة الخارجية SUS201 2.0 مم | |
|
|
وضع انتقال بكرة دليل الفرن | محرك الأسطوانة السلبي | |
|
|
التحكم في درجة الحرارة | وهي مقسمة إلى تحكم حماية للتحكم في درجة حرارة العمل العادي ومراقبة درجة الحرارة الزائدة.عند ارتفاع درجة الحرارة ، فإنها ستقطع مصدر طاقة التسخين الرئيسي. | |
|
|
طريقة التسخين | التدفئة الكهربائية ، هيكل دوران الهواء الساخن | |
|
|
طاقة التسخين لفرن قسم واحد | 5 كيلو واط | |
|
|
درجة الحرارة في نفق التجفيف | تصميم بحد أقصى 150 درجة مئوية ، فرق درجة الحرارة في فرن واحد ≤5 درجة مئوية | |
|
|
درجة حرارة سطح الخزانة أثناء التشغيل | ≤45 | |
|
|
طريقة النفخ | انفجر لأعلى | |
|
|
التحكم في حجم الهواء العادم | تحكم مستقل من خلال صمامات ميكانيكية | |
|
|
هيكل فوهة | فتحة الفوهة مشقوقة بقالب خاص | |
|
|
التحكم في المروحة | تحكم المقاولين | |
|
|
التحكم في التدفئة | تتابع الحالة الصلبة | |
|
|
مادة المروحة | حديد |
3- آلية اللف: نفس وظيفة فك اللفة مع الإضافات التالية
| رقم. | العناصر | تخصيص | ملاحظات |
|
|
توتر | يتم تثبيت مجموعة واحدة من أسطوانة الجر في الأمام والخلف ، وحلقة مغلقة التحكم التلقائي توتر ثابت ، ونطاق التوتر 0 ~ 50N | |
|
|
هيكل التثبيت | اللوحة المصقولة مثبتة بإحكام | |
|
|
عدد أعمدة إعادة اللف القابلة للنفخ | 1 قطعة | اللف الكابولي |
| رقم. | العناصر | تخصيص | ملاحظات |
| 1 | نظام التحكم الرئيسي | شاشة تعمل باللمس ، PLC ، نظام مؤازر | |
| 2 | وضعية التشغيل | يدوي ، أوتوماتيكي ، توقف طارئ ؛يمكن تشغيل الجهاز بالكامل قبل وبعد | |
| 3 | طلاء ، نطاق ضبط الطول المتقطع |
طول الطلاء 20.0 3200.0 مم الطول المتقطع 5.0 ～ 3200.0 مم |
|
| 4 | حالة الإنذار | عندما يفشل الجهاز ، ستعرض شاشة اللمس شاشة التصحيح المقابلة | |
| 5 | وظيفة العد | كمية الإنتاج / الطول | |
| 6 | طريقة تعديل سمك الرأس والذيل | تحقيق الأسطوانة الفولاذية للتحكم في البرنامج ونسبة سرعة الأسطوانة المطاطية |
الحجم L1800 * W1100 * H1250mm الوزن تقريبًا: 1.2T
(4) دقة المعدات:
| رقم. | العناصر | تخصيص | ملاحظات |
|
|
مكشطة | نفاذ دائري ≤1.5um ، Ra0.4 استقامة ≤1.5um | |
|
|
أسطوانة طلاء (بكرة فولاذية) | نفاذ دائري ≤1.5um ، Ra0.4 استقامة ≤1.5um | |
|
|
لفة مطاطية | نفاد ≤30um ، استقامة ≤10um | |
|
|
انحراف التصحيح | ± 0.2 مم |
3. طريقة القياس
منطقة القياس: 3 مم من الحافة و 6 مم من النهاية و 10 مم من البداية.
قياس حجم Φ35mm أو وفقا لمتطلبات العملية للمشتري
