تفاصيل المنتج:
|
| تغذية الأنود: | 10 ~ 80 ملم واط ، 200 ~ 800 ملم لتر | علامة التبويب الأنود: | 3 ~ 5 مم ث ، 20 ~ 70 مم L |
|---|---|---|---|
| شريط الأنود: | 6 ~ 20 ملم عرض ، 10 ~ 80 ملم لتر | تغذية الكاثود: | 10 ~ 80 ملم واط ، 200 ~ 800 ملم لتر |
| علامة تبويب الكاثود: | 3 ~ 5 مم ث ، 20 ~ 70 مم L | شريط الكاثود: | 6 ~ 20 ملم عرض ، 10 ~ 80 ملم لتر |
| OD المواد: | 200 ~ 400 ملم |

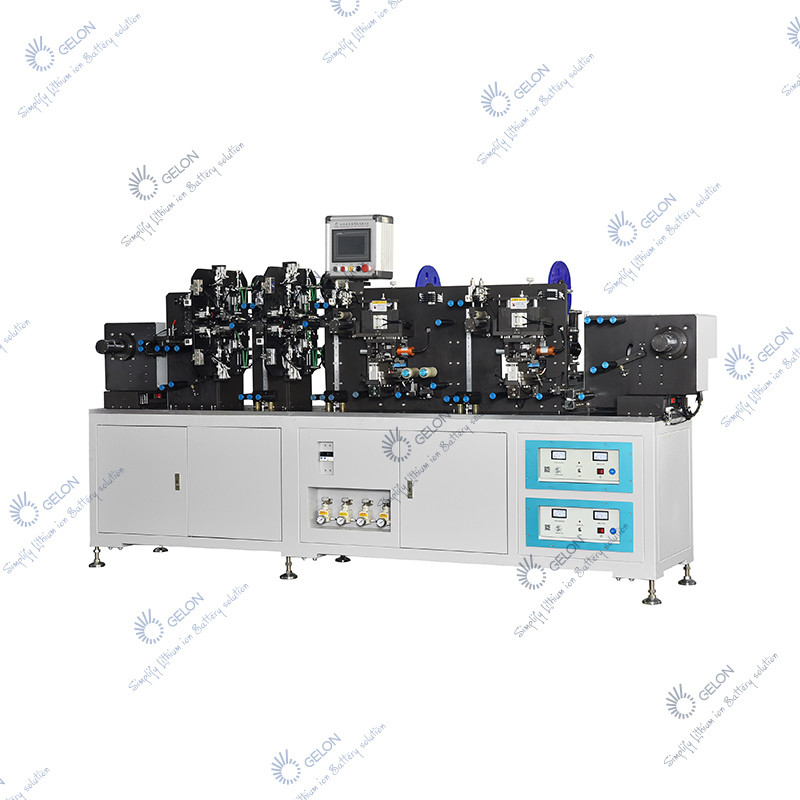

صنع لحام كهربائي أوتوماتيكي تصنيع آلة تجميع البطارية
أنا．مقدمة
هذه المعدات عبارة عن معدات إنتاج خاصة لصنع قطب بطارية أسطواني.عملية الإنتاج بأكملها عبارة عن معدات أوتوماتيكية بالكامل تقوم بتعليق مادة لفة الإلكترود على عمود اللف ، وترسل علامات التبويب تلقائيًا ، وتلحم علامات التبويب ، وتلصق الشريط الواقي ، وتقطع القطب النهائي تلقائيًا إلى قطع ، ثم تدخل شبه أوتوماتيكي آلة لف أو أوتوماتيكية.
ثانيا- المواصفات
ألف المواد
مواد التغذية:
| العنصر |
عرض مم |
الطول / الوحدة مم |
مادة OD مم |
معرف المادة
|
| الأنود | 10 80 | 200 800 | Φ300 | 3 ″ |
| علامة التبويب الأنود | 3 ～ 5 | 20 70 | φ400 | 80 ملم |
| شريط الأنود | 6-20 | 10 80 | φ200 | 3 ″ |
| كاثود | 10 80 | 200 800 | Φ300 | 3 ″ |
| علامة تبويب الكاثود | 3 ～ 5 | 20 70 | φ400 | 80 ملم |
| شريط الكاثود | 6-20 | 10 80 | φ200 | 3 ″ |
B حجم / دقة اللصق:
ب 1.دقة طول علامة التبويب: ± 0.3 مم ،
علامة التبويب في دقة اتجاه القطب: ± 0.5 مم
موضع ضغط علامات الأنود: 7 * 10 مم
ب .2.طول الشريط ودقة الموضع: ± 0.5 مم ، علامة التبويب المكشوفة
6 ~ 30 ملم
ثالثا هيكل المعدات:
أ.لفة قطب اللف ، اسطوانة لأعلى ولأسفل للتحكم في تفكيك اللفة ، الضبط التلقائي لسرعة فك اللفة ؛
د.يتميز جهاز اللحام بالموجات فوق الصوتية لـ Al Tab أو Ni Tab أو Cu Tab بوظيفة اكتشاف ما إذا كان هناك تسرب للرقائق على السطح السفلي للقطب قبل اللحام ، وذلك لمنع اللحام بالمنطقة المطلية من التأثير على تأثير اللحام ؛
ه. علامة تبويب ما بعد اللحام مفقودة جهاز فحص اللحام ؛
F.جهاز جر بطول ثابت ، جهاز تصحيح انحراف المخزن المؤقت
ز آلية التصاق الغراء ، مع جهاز تصحيح الانحراف.يتم لصق مجموعة واحدة من أقطاب الكاثود والأنود معًا (طبقتان من المادة اللاصقة).موضع آلية فك الشريط قابل للتعديل ، وهو مناسب وسريع لاستبدال الشريط ؛
ح.آلية اللف هي وضع القطع الافتراضي للآلة.إذا كان اللف مطلوبًا ، فيتم طلبه بشكل منفصل.
وصف هيكل الجهاز كله:
الإطار ملحوم من مقاطع فولاذية وخضع لعلاج الشيخوخة.لوح الحائط مصنوع من ألواح فولاذية عالية الجودة ويتم طحنه على كلا الجانبين.لديها تسطيح عالي وصلابة هيكلية جيدة لضمان دقة التشغيل ؛
② أسطوانة التوجيه: سطح سبائك الألومنيوم يخضع لمعالجة الأكسدة الفائقة الصلابة ، والتي تتميز بصلابة سطح عالية وليس من السهل ارتداءها ؛
③ يتم تقسيم الأجهزة والأسلاك إلى كتل وظيفية ، ويتم فصل التيار القوي والضعيف ، ويتم توفير الحمل الزائد للدائرة القصيرة والتسرب ووظائف الحماية الأخرى ؛
④ يتوافق الجهاز بالكامل مع بيئة العمل ، وتصميم واجهة شاشة اللمس معقول ، والمعلمات قابلة للتعديل ، ويمكن عرض حالة التشغيل ديناميكيًا.في حالة الفشل ، يمكن عرضه ديناميكيًا وإعطاء مطالبات بالمعلومات على شاشة اللمس ، ولديه وظيفة حساب دقيق للإنتاج ؛
⑤ مجهزة بوظيفة الإنذار الكهروضوئي ؛
⑥ الجهاز مزود بوسائل حماية فعالة للسلامة مثل الغطاء الواقي والتوقف في حالات الطوارئ.
السادس.تركيب المعدات وتشغيلها
أ.ضغط الهواء: 0.5-0.7 ميجا باسكال ، تدفق الهواء: 100 لتر / دقيقة
ب.مزود الطاقة: 220 فولت 50 هرتز الطاقة: 4.0 كيلو واط
ج.درجة حرارة العمل: - 20 درجة ~ + 45 درجة
د.الرطوبة النسبية: ≥50٪
ه.اللون: رمادي (أو محدد من قبل العميل)
F.البعد الكلي: 1800 * 1200 * 1700 مم
ز.الوزن: حوالي 1.6 طن
V. المعايير الفنية
مجموعة واحدة لبعضها البعض ، طول القطب: 400 مم)
ب.محاذاة اللف: ± 0.5 مم ؛دقة موضع القطع: ± 0.5 مم
ج.معدل تعبئة المعدات: 95٪ (باستثناء سبب الوارد
المواد)؛معدل التأهيل 98٪
د.تم تجهيز كل من الكاثود والأنود بآلات اللحام Kepu ،
ويتم تخصيص حجم منطقة اللحام.
السادس.متطلبات المواد الخام:
قطب كهربائي:
فاتورة غير مدفوعة
1. تحمل عرض القطع: ± 0.1mm
2. خطأ شكل S أقل من 0.2mm / 500mm.
الشريط
تحمل عرض القطع: ± 0.2mm
اتصل شخص: Ekain Zhang
الهاتف :: +8618669965529
الفاكس: 86-0539-8067529
