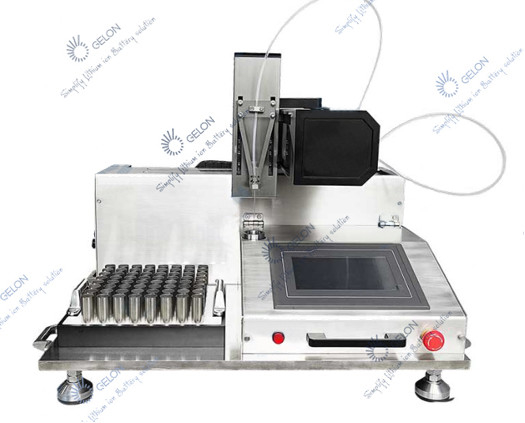

عملية تعبئة المحلول الكهربائي 468018650 معدات تجميع بطارية الليثيوم

عملية تعبئة المنحل بالكهرباء 468018650 معدات تجميع بطارية الليثيوم

أنا .أعدادات النظام

1. إطار واحد ، مصنوع من الفولاذ المقاوم للصدأ وسبائك الألومنيوم.

2. جهاز الرفع الأوتوماتيكي له محطتا عمل ، بما في ذلك جهاز الرفع النابض بالهواء المضغوط.

3. مجموعتان من رؤوس حقن السائل الفراغي ، حاويات SS316 ، وهيكل صمام إغلاق الرفع المزدوج للرفع الهوائي

4. مضختا قياس دقيق (نموذج: E2a-d20i) مضخة بمكبس يتم تشغيلها بواسطة محرك متدرج وصمام دوار سيراميكي دقيق.يمكن أن يصل حجم الحقن إلى 20 مل (23.5 جم).(راجع بيانات الضخ)

5. تجميع صمام التحكم الهوائي ، وحدة صمام التحكم الهوائي SMC

6. تحكم PLC ، شاشة ملونة تعمل باللمس

7. جميع الأنابيب السائلة من البلاستيك PFA

ثانيًا.اتصال النظام

تم تصميم هذه الماكينة لاستخدامها في صندوق القفازات الذي يوفره العميل.سيتم وضع الجسم الرئيسي للآلة في صندوق القفازات ، بما في ذلك الإطار ، ورأس حقن السائل ، ونظام تحديد المواقع التلقائي ، ومضخة القياس ، وما إلى ذلك ؛

يتم وضع عناصر التحكم في الماكينة خارج صندوق القفازات.بما في ذلك صندوق التحكم ، مجموعة صمام التحكم الهوائي ، إلخ. الجسم الرئيسي للآلة وعنصر التحكم متصلان بواسطة أنابيب الهواء والكابلات.يتم توصيل هذه الأنابيب والكابلات من خلال المساحة المحجوزة في صندوق القفازات.

يجب توفير مصدر الفراغ والهواء المضغوط من قبل العميل.

خطوط الأنابيب التي تمر عبر صندوق القفازات: 1 أنبوب عام لمدخل الهواء ، 1 أنبوب عادم عام ، 1 أنبوب مفرغ و 1 أنبوب هواء مضغوط (إذا كان الضغط مطلوبًا).يمكن وضع مضخة حقن السائل داخل أو خارج صندوق القفازات.يتم وضع صندوق التحكم خارج صندوق القفازات.

ثالثا.خطوات العمل

1. ضع البطاريتين يدويًا على درجتي تحديد المواقع.

2. اضغط على مفتاح البدء (مفتاح القدم) وستقوم البطارية بذلك

ينزل تلقائيًا

- تترجم إلى الجزء السفلي من رأس حقن السائل

- يصعد

- ختم المكثف ورأس حقن السائل

- عملية حقن السائل الأوتوماتيكي

- بعد اكتمال حقن السائل ، ستنزل البطارية

- ترجم إلى الموضع الأصلي

- يصعد.

3. قم بإزالة بطاريتين يدويًا على التوالي ؛

4. ضع بطاريتين جديدتين للحقن السائل التالي.

السادس.مبدأ حقن السائل

البطارية مغلقة برأس حقن السائل ، وتبدأ في تفريغ الجزء الداخلي من رأس حقن السائل والمكثف مرة واحدة.بعد اكتمال الاستخراج بالتفريغ ، ينزل الصمام القفاز الموجود في رأس حقن السائل لإغلاق القناة بين رأس حقن السائل والبطارية ، مما يؤدي إلى تحرير الفراغ في صمام حقن السائل.في هذا الوقت ، يحافظ الجزء الداخلي من الخزان على حالة فراغ عالية.تضخ مضخة حقن السائل الكمي بالكهرباء في صمام حقن السائل عن طريق إغلاق فوهة حقن السائل ؛افتح صمام البوب ​​لامتصاص الإلكتروليت في البطارية.

اعتمادًا على درجة الفراغ والكثافة الداخلية للبطارية ، يمكن ضبط إجراءات شفط متعددة وشفط سائل لتفريغ رأس حقن السائل مرة أخرى ، أو تمرير الغلاف الجوي أو الحفاظ على الضغط حتى يتم حقن كل الإلكتروليت في البطارية.يمكن تحديد المدة وفقًا لمتطلبات وقت ترطيب البطارية.يتم تفريغ الهواء الموجود في البطارية ويتم امتصاص المحلول الكهربائي بالكامل في خلية المكثف.

خامسا المعلمات

1. حجم الحقن السائل: 0-20 مل ، الدقة ± 1٪

2. مواصفات البطارية: 21700/26650/32650.

3. سرعة السعة: وفقًا لإجراء حقن السائل العادي ، جزء في المليون = 2 قطعة

4. امدادات الطاقة: 220 فولت تيار متردد

5. تزويد الهواء: 75 رطل لكل بوصة مربعة

6. الفراغ: يقدمه العميل

7. إمداد غاز الضغط: مقدم من العميل
