تفاصيل المنتج:
|
| اسم المنتج: | لفة إلى لفة آلة الحز التلقائي لشق القطب الكهربائي للبطارية | دور: | قطع القطب |
|---|---|---|---|
| نوع البطارية: | الاسطوانة ، الحقيبة ، الخلية المنشورية | نوع الآداة: | كامل تلقائي |
| نجاعة: | كفاءة عالية | الجهد االكهربى: | 380 فولت |
| عرض: | 1-800 مم | سرعة: | 1-100 م / دقيقة |
| إبراز: | 100m / min آلة تجميع البطارية,آلة الحز الأوتوماتيكية Roll to Roll,آلة حزّ اللفة الأوتوماتيكية |
||

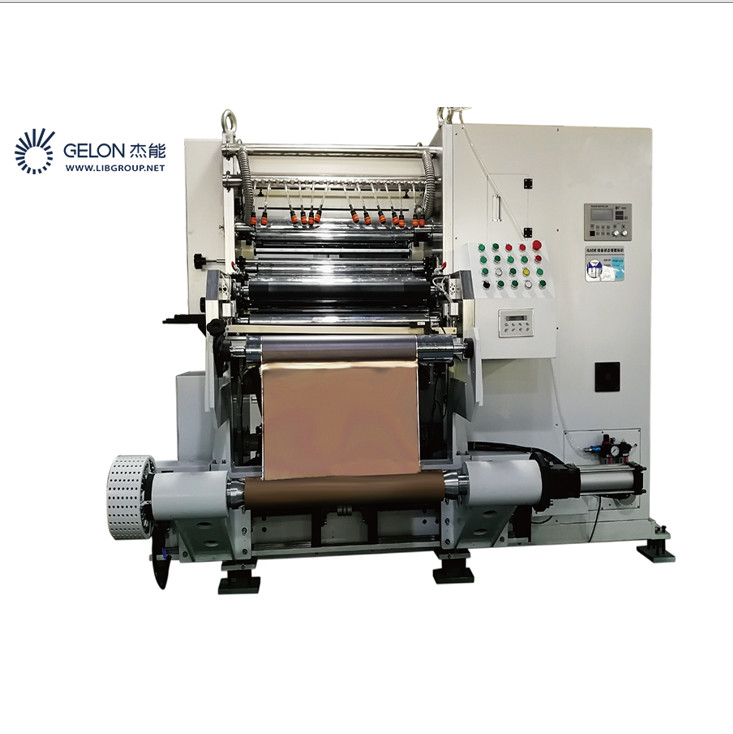

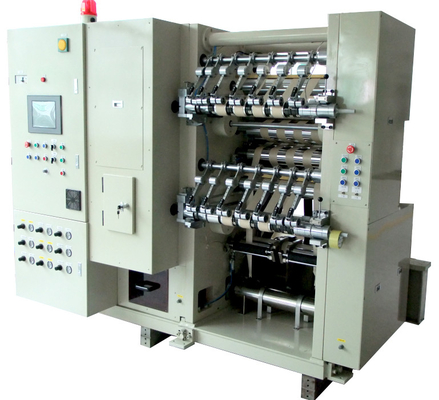

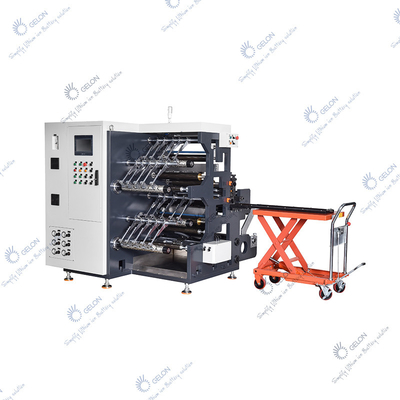

لفة إلى لفة آلة الحز التلقائي لشق القطب الكهربائي للبطارية
1.1 مقدمة من حيث المبدأ

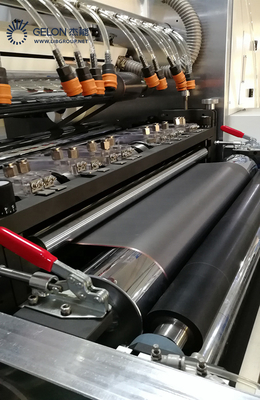

يتم تحميل القطب السالب / الأنود الملفوف في آلية اللفة ، ومن خلال قوة الجر ، يتم إرسال القطب الكهربائي إلى مجموعة القاطع التي يتم ترتيبها وفقًا لمواصفات العملية للحز ، ويقوم جهاز اللف العلوي والسفلي بتجميع قطب الشق في يتم جمع الأسطوانة ومواد الحافة بواسطة جهاز مادة الحافة.يتم مساعدة الجهاز من خلال نظام تصحيح الانحراف ، ونظام محرك الشد ، ونظام شفط الغبار (بما في ذلك غبار شفط السكين) وغيرها من العمليات الدقيقة المساعدة لضمان القطع المستقر للقطب الكهربائي ، والأزيز ، والاستقامة ، ومؤشرات العملية الأخرى ضمن نطاق العملية.
1.2 تدفق العملية
عربة النقل تحميل المواد لفك البكرات ← منصة مُستلمة ← بكرة جر ← èSlitting مجموعة سكين ← مجموعة الأسطوانة الزائدة ← è بشكل منفصل لأعلى ولأسفل محور إعادة اللف التفاضلي المنزلق ← è إرجاء المواد الحادة ← è ضبط شد القطب المطلوب ← è تبديل نظام محاذاة القطب الكهربائي إلى تلقائي ← è اضغط على النظام لبدء زر ← è تقطع المعدات تلقائيًا وتتجمع في لفات.
| رقم. | العنصر | تكنيكآلمعامل | ملاحظة |
|
1 |
مناسب للمواد |
القطب مع المتداول ضغط LFP ، LCO ، LMO ، NMC ، LTO ، الكربون ، الجرافيت | |
|
2 |
تشغيل معلمة احباط |
رقائق الألومنيوم (AL): السماكة: 9 30um ؛العرض: 50 500 مم قطر لفة: الحد الأقصى 400mm |
|
|
رقائق النحاس (النحاس): السماكة: 5 30 ميكرومتر العرض: 50 500 مم ； قطر لفة: الحد الأقصى 400mm ； |
|||
| 3 | عرض الأسطوانة | 550 ملم | |
| 4 | عرض الحز | 30 ~ 500 ملم | |
| 5 | سرعة التشغيل الميكانيكية | 50 م / دقيقة | |
| 5 | سرعة القطع | 1-40 م / دقيقة | اعتمادا على تأثير الحز |
| 7 | نطاق سمك القطب | 50-300 ميكرومتر | |
|
8 |
طريقة الحز |
1 ، قطع سكين شريحة مجتمعة ؛ 2 ، هيكل مجموعة سكين نوع نيشيمورا. 3 ، مواصفات الحز ، 18650/21700 (7 ممرات ، 7 سكاكين / مجموعة ، بما في ذلك سكاكين قطع الكاثود والأنود) |
|
| 9 | طريقة اللف | اثنين من المحور فرق الانزلاق خلع محور الترجيع |
نحن نقدم أيضًا خط إنتاج أوتوماتيكي كامل آخر.
