تفاصيل المنتج:
|
| الوزن (كجم): | 200 | الصناعات المعمول بها: | بطارية ليثيوم أيون |
|---|---|---|---|
| اسم: | آلة لف شبه أوتوماتيكية | مسحوق: | 2KW ماكس |
| لف رود: | 3.5 ملم OD | حجم لف الكهربائي: | 14-32 ملم OD |
| لف الكاثود: | ألو. رقائق مغلفة بمادة فعالة | لف الأنود: | رقائق النحاس المطلية بالجرافيت |
| لف الفاصل: | PP أو PE | نطاق السماكة: | أقل من 100 ميكرومتر |
| الحد الأقصى للعرض: | 70 ملم | عرض: | 30-80 ملم |
| إبراز: | آلة لف نصف أوتوماتيكية,آلة إنتاج بطارية ليثيوم أيون,آلة لف أوتوماتيكية للطاقة |
||

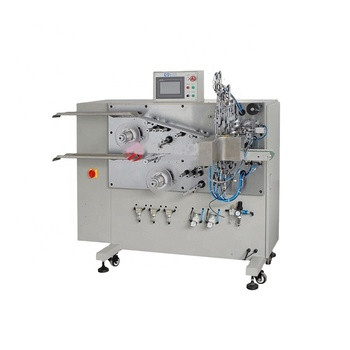

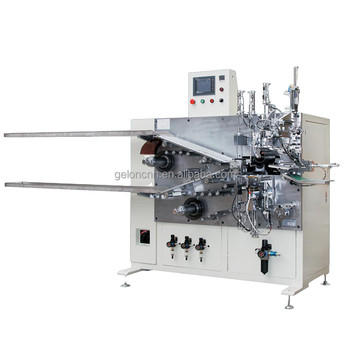

آلة لف الطاقة شبه الأوتوماتيكية عالية الجودة Gelon المستخدمة في آلة إنتاج بطارية أيون الليثيوم
وصف المنتج
آلة لف الطاقة شبه الأوتوماتيكية المستخدمة في تصنيع بطاريات أيونات الليثيوم
| مسحوق | 2KW ماكس |
| لف رود | 3.5 ملم OD |
| حجم لف الكهربائي | 14-32 مم OD / 25-70 مم L |
| لف الكاثود / الأنود |
الكاثود: رقائق ألمنيوم مطلية بمادة فعالة الأنود: رقائق نحاسية مطلية بالجرافيت نطاق السماكة: 100-300μm الطول الكلي المقترح: <1200 مم عرض maxium: 700mm |
| لف فاصل |
PP أو PE نطاق السماكة: <10 ملم أقصى حجم قابل للتكيف: سمك <10 مم العرض: 30-80 ملم الطول: 30-100 مم |
| حجم لف الكهربائي |
14-32 ملم OD 25-70 ملم |
1.آلة اللف شبه الأوتوماتيكية من سلسلة GN للأسطوانة وخلايا النواة المربعة.
وظائف المعدات: لف رقائق الإلكترود والفاصل في قلب الخلية (أسطوانة أو خلايا مربعة)
2وخصائص المعدات
أ.قلب متعرج واحد وإبرة لف من كلا الهياكل الجانبية.
ب.تغذية رقائق القطب يدويًا ، لف تلقائي ، استبدال الإبرة تلقائيًا ، لصق تلقائي لشريط الغراء وإخراج تلقائي لنواة الخلية النهائية؛
ج.فك نشط لفافتين من الفاصل ، مع قوة شد ثابتة قابلة للتعديل؛
د.يمكن تعيين البرنامج على أنه "تغذية الكاثود أولاً" أو "تغذية الأنود أولاً" أو "كلا التغذية".
ه.يمكن لف القطب بطول 1800 مم.(Core Dia. لا يزيد عن 26 مم)
F.التغذية بالقطب الكهربائي يدويًا ، التوتر ثابت.
ز.سرعة اللف ثابتة ، توتر النواة ثابت.؛
3ومؤشر التكنولوجيا
أ.ضياء.من إبرة اللف:φ4 (قياسي) ، φ3.5؛
ب.عرض الفاصل:30 ~ 60 ملم؛
ج.عرض القطب:33 ~ 60 ملم؛
د.طول القطب:300 ~ 1500 ملم؛
ه.لف ضياء .:φ14-26 ملم؛
F.فاصل ديا .:φ76 ملم(3 بوصة) ،ماكس ديا.: φ250 ملم؛
ز.عرض الشريط المنتهي:10 ~ 40 مم ؛
ح.دائرة الشريط المنتهية: 0.2-1.5 دائرة
أنا.شد الفاصل قابل للتعديل.
ي.شد القطب السالب والأنود: اعتماد طريقة vac-sorb.
ك.دقة اللف:الخطأ للفاصل والأنود والأنود والكاثود أقل من± 0.5 مم؛(طول القطب أقل من 500 مم).
ملاحظة: عرض خطأ القطب <±0.1 مم ؛
قطب كهربائي"س"س"الانحناء خطأ <±0.2 مم / 500 مم ؛
خطأ محيطي للفاصل <±0.2 مم
ل.قدرة المعدات:6 جزء في المليون؛(طول القطب <800 مم).
م.خمسون> 98٪
