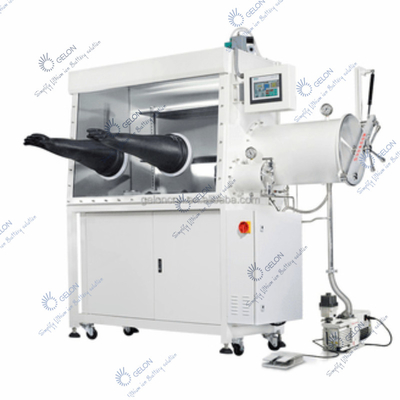

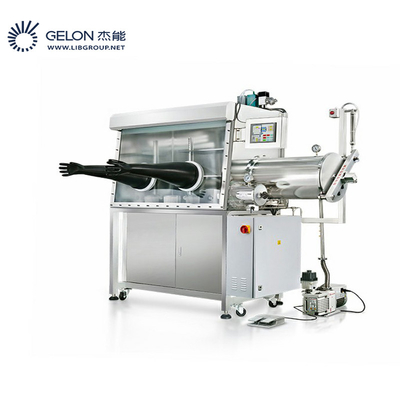

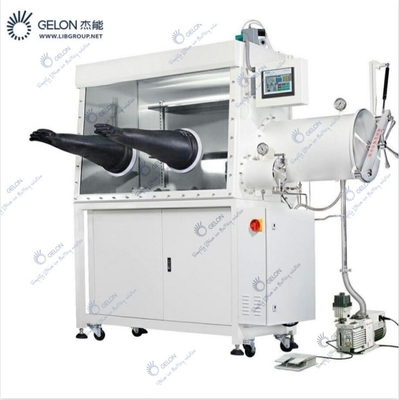

تفاصيل المنتج:
|
| اسم المنتج: | صندوق قفازات فراغ محطة واحدة | الجهد االكهربى: | AC220V / 50 هرتز |
|---|---|---|---|
| محلل الاوكسجين: | النطاق 0-1000 جزء في المليون | مضخة فراغ: | درجة أقل من 2x10-3pa |
| مؤشر الرطوبة والأكسجين: | أقل من 1 جزء في المليون | البعد الداخلي: | 1220 * 750 * 900 ملم |
| السطح الداخلي: | علاج سحب أسلاك الفولاذ المقاوم للصدأ | السطح الخارجي: | اللوحة البيضاء |

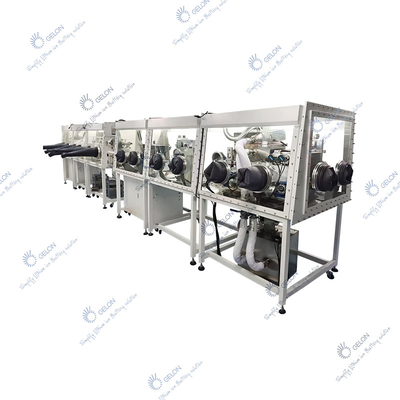

مختبر محطة واحدة غرفة تنقية فراغ صندوق القفازات بطارية معدات بطارية خط التجميع
دور:
إعادة تدوير مغلقة
سيتم إعادة تدوير الغازات الخاملة بواسطة مروحة ومنظف لإزالة الماء والأكسجين باستمرار.
تجديد التحكم الآلي
يمكن تجديد مواد التجفيف وإزالة الأكسدة عن طريق التحكم المبرمج.
التنظيف التلقائي
يمكن استبدال الغاز بواسطة صمام تنظيف آلي.
صندوق التحكم في الضغط
التحكم التلقائي في مضخة الفراغ
سيتم فتح مضخة التفريغ تلقائيًا لطلبات الأنظمة.
التكوين الرئيسي والتكوين الأساسي:
صندوق مغلق (مع سطح عمل متدرج ونافذة زجاجية آمنة قابلة للفك) ، صندوق مرور ، وحدة تنظيف لركوب الدراجات ، لوحة PLC ولوحة تعمل باللمس ، نظام فراغ ، نظام عرض ، حامل ، إلخ.
فِهرِس:
|
طاقة كهربائية شغالة
|
220 فولت تيار متردد ، 50/60 هرتز ، مرحلة واحدة
|
|
الأعلى.استهلاك الطاقة
|
3 كيلو واط
|
|
غرفة صندوق القفازات
|
مادة الهيكل: ستانلس ستيل 304
الأبعاد: 2400 مم (طول) × 800 مم (عرض) × 930 مم (ارتفاع) · زجاج أمان مغلف بطبقة مزدوجة بسماكة 12 مم مع فيلم حماية من التآكل للعمل بطريقة آمنة وسهلة |
|
حالة الغرفة |
· تركيز الماء: <1 جزء في المليون (20 درجة مئوية ، 1 ضغط جوي)
· تركيز الأكسجين: <1 جزء في المليون (20 درجة مئوية ، 1 ضغط جوي) |
|
معدل التسرب
|
<0.05 Vol٪ / hr (اعتمادًا على تركيز الأكسجين داخل علبة القفازات)
|
|
غرفة قفل الهواء |
أبعاد غرفة الانتظار: 385 مم (ضياء) × 588 مم (طول)
أبعاد الغرفة الصغيرة (للأدوات): 150 مم (ضياء) × 300 مم (طول) · الأعلى.مستوى الفراغ: 100 باسكال |
|
الغاز العامل |
· غاز التشغيل: غاز خامل مثل N2، Ar، He
· الغاز المتولد: خليط H2 (10٪) وغاز التشغيل o بالنسبة لنظام التنقية بوظيفة امتصاص الماء فقط ، فإن إعادة توليد الغاز ستكون مماثلة لغاز التشغيل |
|
نظام تنقية الغاز |
· عملية التجديد الآلي
· الإزالة الآلية للماء والأكسجين · أسطوانة التنقية: مصنوعة من مواد BASF المضادة للأكسدة والمواد الماصة للماء UOP · قدرة إزالة الرطوبة: 1.5 كجم · قدرة إزالة الأكسجين: 180 لتر |
|
نظام التصفية |
· نظام فلتر المذيبات العضوية مملوء بالكربون النشط القابل للاستبدال
· يمكن لمرشح HEPA المدمج أن يزيل حجم الجسيمات> 0.3 ميكرومتر |
|
نظام التحكم
|
· نظام تحكم Siemens PLC بشاشة عرض تعمل باللمس مقاس 6 بوصات
o تركيز الماء: 0 - 1000 جزء في المليون بدقة 0.1 جزء في المليون o تركيز الأكسجين: 0 - 1000 جزء في المليون بدقة 0.1 جزء في المليون o الضغط: -2500 إلى 2500 باسكال بدقة 1 باسكال |
|
مضخة |
· تم تضمين مضخة إنجلترا EDWARDS من أجل تفريغ أسرع وإزالة الرطوبة
معدل الفراغ: 8.4 - 12 م ^ 3 / ساعة |
|
منفاخ
|
معدل التدفق: 90 م³ / ساعة
|
|
خط أنابيب التنقية
|
304 من الفولاذ المقاوم للصدأ ، منفذ KF40
|
|

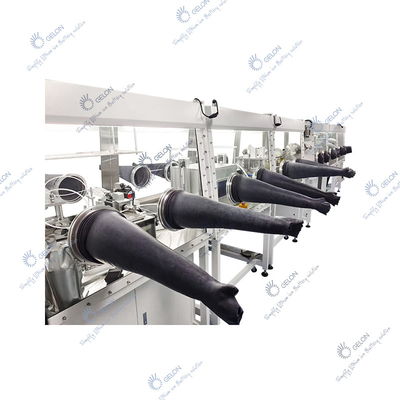

القفازات
|
يتم تضمين زوج من قفاز NORTH بوتيل لتوفير حماية أفضل ضد المواد السامة
|
|
إضاءة
|
بنيت في مصباح الفلورسنت
|
|
رف قابل للانزلاق |
· تم بناء ثلاثة أرفف قابلة للانزلاق أعلى حجرة القفازات الداخلية بأبعاد 300 مم × 250 مم
· 300 ملم من السقف |
|
ابعاد المنتج
|
3115 ملم (طول) × 830 ملم (عرض) × 1830 ملم (ارتفاع) (123 بوصة × 33 بوصة × 72 بوصة)
|
|
أبعاد الشحن والوزن
|
إجمالي 2 منصة نقالة
رقم 1: 86 بوصة × 41 بوصة × 84 بوصة رقم 2: 86 بوصة × 41 بوصة × 83 بوصة الوزن الإجمالي 1800 رطل |
|
ضمان |
· ضمان محدود لمدة سنة واحدة مع دعم مدى الحياة
· لا يغطي الضمان الصدأ والتلف الناتج عن سوء حالة التخزين أو الصيانة · تعتبر القفازات من العناصر الاستهلاكية ولا يغطيها الضمان |
|
ملاحظات طلب التقديم
|
· يجب عدم إعاقة القناة بين حجرة صندوق القفازات ونظام تنقية الغاز أثناء تشغيل الغاز
تنقية · تحقق دائمًا من الوصلات والقفازات وعناصر الختم وخطوط الأنابيب للتأكد من عدم إحكام الهواء قبل وأثناء العملية · يحظر استخدام الغازات المسببة للتآكل لأنها تلحق الضرر بجهاز استشعار المياه ومستشعر الأكسجين · يجب عدم فتح مدخل ومخرج غرفة قفل الهواء في نفس الوقت لمنع التلوث بالغاز الخارجي · يجب أن يظل مخرج ماء المبرد مفتوحًا طوال الوقت · فحص النظام بشكل متكرر لاستبدال المرشحات والممتزات المذيبة من أجل الصيانة وتحقيق أقصى قدر من الكفاءة |
ماذا نقدم:
1. مجموعة كاملة من مواد بطارية الليثيوم ، بما في ذلك:
LiFePO4 و LiMn2O4 و LTO و LiNiMnCoO2 (NMC) و LiCoO2 والجرافيت (MCMB) ومواد بطارية الكاثود والأنود الأخرى ؛رقائق الألومنيوم ، رقائق النحاس ، فاصل البطارية ، إلخ.
2. مجموعة كاملة من معدات بطارية الليثيوم ، على سبيل المثال:
آلة الخلط - آلة الطلاء - الفرن الفراغي - آلة الدرفلة - آلة اللحام - آلة الحز / القطع - آلة اللف - آلة مختومة ، إلخ.
3. مجموعة كاملة من تكنولوجيا بطارية الليثيوم.
يمكننا تصميم المختبر وخط الإنتاج حسب طلب العميل.
